　油圧式万能材料試験機
　

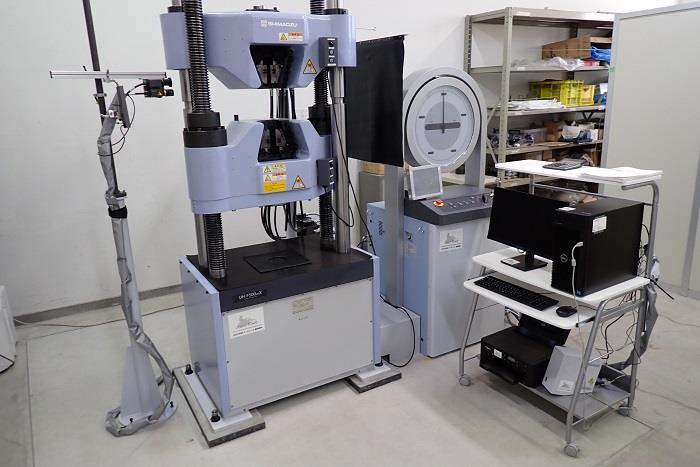

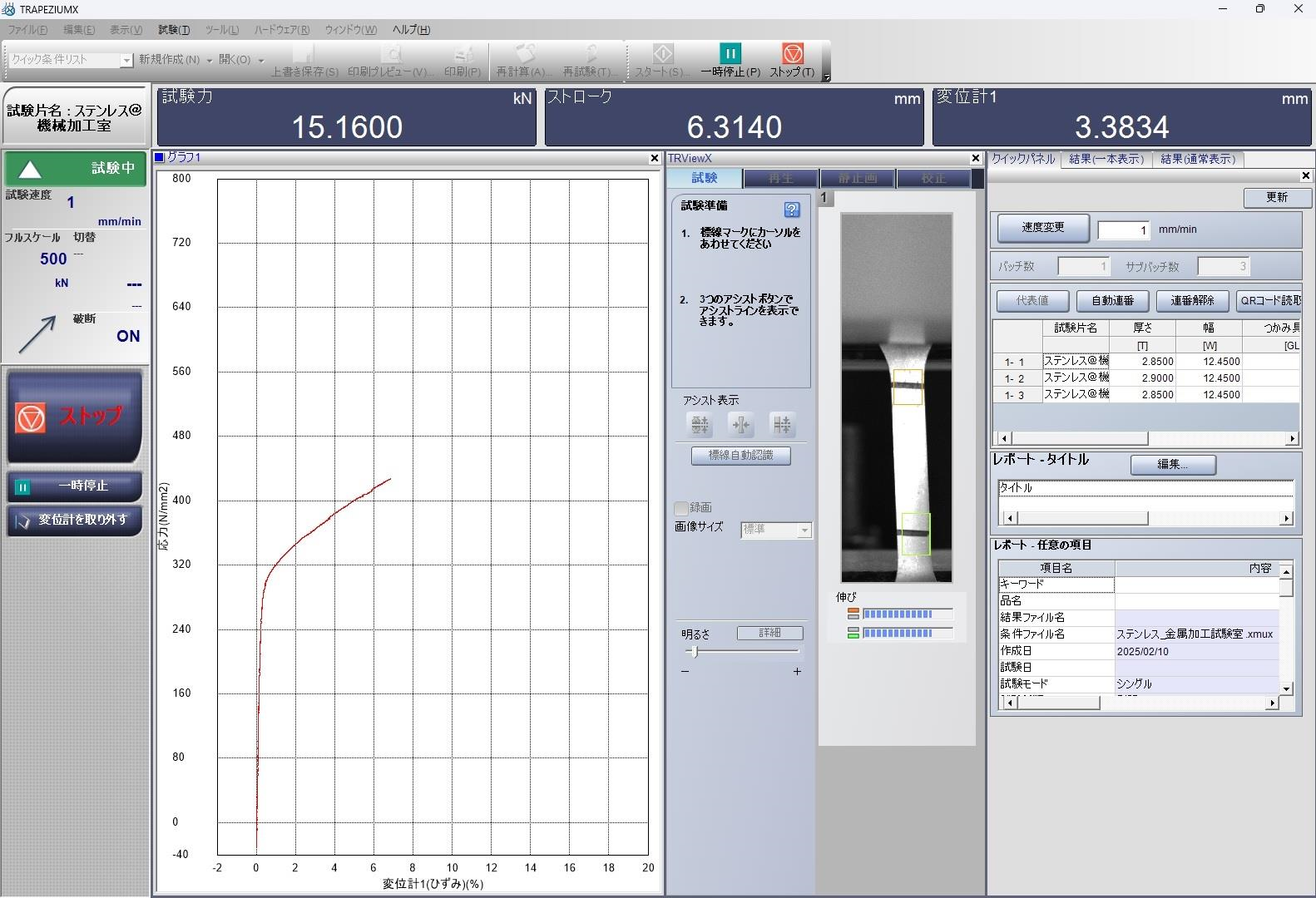

写真：試験機本体（左） 測定・解析用ソフトウェア（右）
１．機器の概要
今回導入した油圧式万能材料試験機は、金属材料や製品に対して最大荷重500kN（約50t）で材料試験を行う装置で、引張、圧縮・曲げ試験に対応しています。付属の非接触式伸び計によって試験片の応力－ひずみ特性が測定できます。さらに前開き式のつかみ具を備えており試験片交換が容易です。そして接続されたPCのプログラム制御によって、サイクル試験（荷重や変位の変化を繰り返す試験）、コントロール試験（試験条件を段階的に変更する試験）を行えます。付属ソフトウェアによって試験結果から材料特性の算出・解析することが可能です。
紹介ポスター （PDF:232KB）
工業技術情報 （PDF:317KB）
２．機器の仕様
〇油圧式万能材料試験機（株式会社島津製作所　UH-F500kNX）
最大試験力 500 kN
最大つかみ具間距離 900 mm
※試験機の設定により変動
ラムストローク（試験ストローク） 250 mm
テーブル広さ 650×650 mm

〇治具
引張試験　丸棒 φ12～50 mm
引張試験　平板 t0～50 mm、w50 mmまで
圧縮試験 φ120 mmまで
曲げ試験 最大支点間距離：200 mm
抗折試験 最大支点間距離：600 mm
突合せ溶接継手の型曲げ試験 t3、6、9 mm

〇付属品
測定・解析用ソフトウェア
ビデオカメラ式伸び計
３．お問合せ先
工業技術研究所浜松工業技術支援センター　材料科　／　電話：053-428-4156
