　恒温槽付き精密万能試験機
　

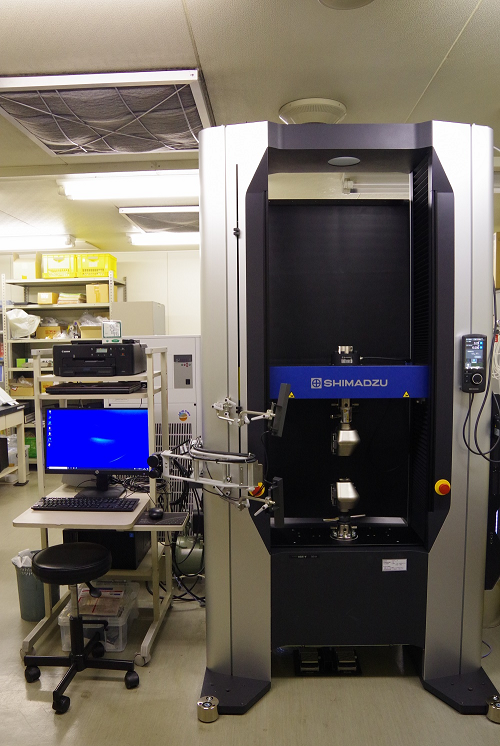

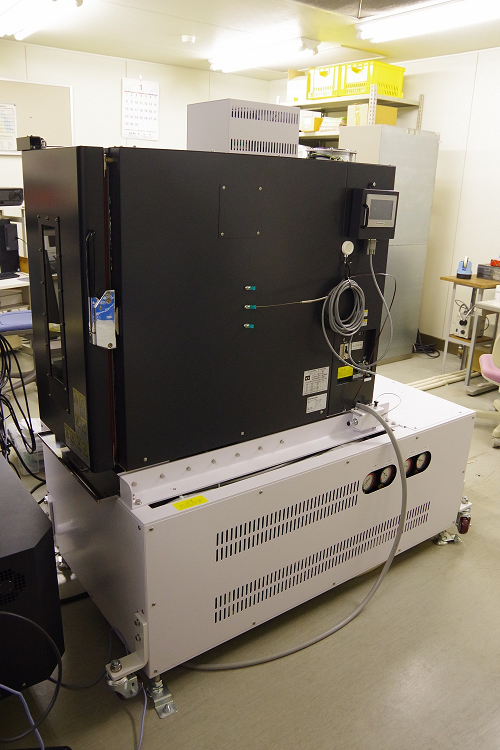

写真：精密万能試験機（伸び計付属）（左）　恒温槽（右）
１．機器の概要
本機器は、材料や製品の強度試験を行う装置です。治具を交換することで、引張・曲げ・圧縮の強度試験や90ﾟ剥離試験等を行うことができます。JIS 規格の試験片のほか、本装置に取付けできる形状であれば、実製品の強度試験も行うことが可能です。 また、恒温槽とビデオ式伸び計が付属しており、恒温条件での強度試験や非接触での伸びの測定ができます。
紹介ポスター （PDF:336KB）
静岡県工業技術情報(2022)　No.22 （PDF:352KB）
２．機器の仕様
○精密万能試験機（株式会社島津製作所　AGX-50kNV）
最大試験力 50kN
ロードセル容量 50kN、500N
引張試験片直径及び厚さ 定位置つかみ具：0～21 mm
平面形つかみ具：0～15 mm
恒温槽内空気式平面形つかみ具：0～6 mm
ストローク 0から700 mm（恒温槽使用時を除く）
オプション 引張試験用つかみ具、３点曲げ治具、圧縮試験治具(球面座)、90ﾟ剥離試験治具、非接触式伸び計

○恒温槽（株式会社島津製作所　TCR-2W）
温度範囲 －60℃ ～ 250℃
槽内寸法 幅300 mm × 奥行300 mm × 高さ 600 mm
３．お問合せ先
工業技術研究所本所　化学材料科　／　電話：054-278-3025
